Všechna drátová zařízení přenášejí informace z jednoho zařízení do jiného pomocí kabeláže. V závislosti od zařízení se používají nejvíce kroucené dvojlinky a koaxiální kabely.
Každý z těchto kabelů je jiný a vhodný na jiný typ komunikace.

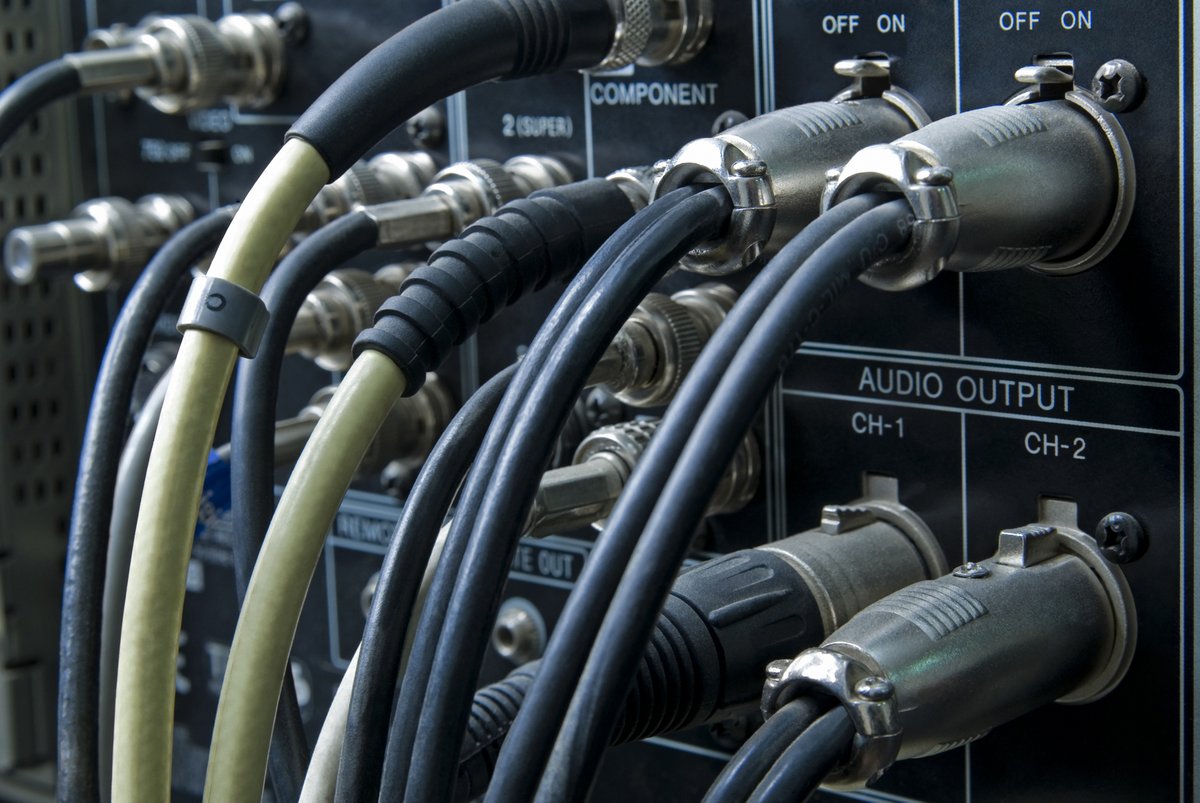

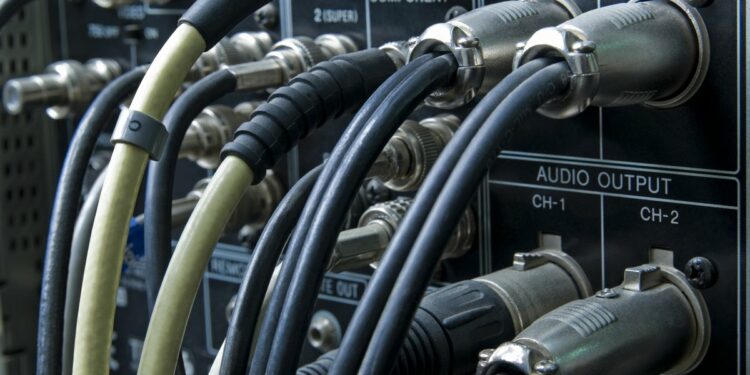

Koaxiální kabel
Koaxiální kabel je elektrický kabel složený z vodiče obaleného izolační vrstvou, kovovou stínicí vrstvou a plášťovou izolací. Jeho využití najdeme na přenos vysokofrekvenčního signálu. V současnosti je koaxiální kabel postupně nahrazený jinými vysokokapacitními přenosovými kabely, avšak stále má svoje využití.
Koaxiální kabel má dva rozdílné vodiče. Vnitřní vodič je obalený stíněním, obvykle v podobě kovové fólie. Celý kabel je obalený izolační vrstvou, která ho chrání před vnějšími vlivy.
Klíčovým faktorem koaxiálního kabelu je jeho stíněná konstrukce, která umožnuje měděnému jádru kabelu rychle přenášet údaje bez toho, aby podlehla okolním faktorům.
Koaxiálním kabel se nejčastěji používá na přenos analogového signálu.
Výhody koaxiálního kabelu
- Vysoká odolnost vůči všem druhům elektromagnetického rušení.
- Lepší frekvenční charakteristiku než kroucená dvojlinka.
- Dlouhá životnost.
Nevýhody koaxiálního kabelu
- Poškození jednoho koaxiálního kabelu v síti může způsobit výpadek celé sítě.
- Pořizovací cena koaxiálního kabelu je v porovnání s kroucenou dvojlinkou o něco vyšší.
Kroucená dvojlinka
Kroucená dvojlinka má ve svém jádru čtyři páry kroucených vodičů. Kroucení vodičů vylepšuje elektrické vlastnosti kabelu a zamezuje vyzařování potencionálně škodlivých elektromagnetických vln.
Tento druh kabelu ušel od své první verze dlouhou cestu a od vzniku první verze došlo k výraznému technologickému vývoji. U kroucených dvojlinek se nejčastěji setkáváme s označením CAT + číselné označení.
Typy kroucené dvojlinky
- CAT3: Tyto kabely se používají zejména v 90. letech při domovních instalacích. Díky modernějším a výkonnějším kabelům se v současnosti tyto kabely přestali používat. CAT3 dokáže přenášet signál o rychlosti nejvíce 10 Mbps až do 100 metrů. Maximální frekvence přenosu se blíží k 10 MHz.
- CAT4: Kabel CAT4 se skládá ze čtyřech měděných vodičů. Kabel CAT4 dokáže přenášet signál o rychlosti nejvíce 16 Mbps až do 100 metrů.
- CAT5: V roce 2000 se začali používat kabely s označením CAT5. Tento kabel obsahuje dva kroucené páry a je dimenzovaný na maximální frekvenci 100 MHz s nejvyšší rychlostí 100 Mbps na 100 metrů. V současnosti je kabel CAT5 z velké části nahrazený kabelem CAT5e.
- CAT5e: CAT5e je vzhledem velmi podobný kabelu CAT5, avšak z technologického hlediska představuje rozdíl. Oproti CAT5 využívá čtyři kroucené páry. Kromě toho jsou páry drátu stočené pevněji a jsou opláštěny odolným stíněním. CAT5e dokáže přenášet signál o rychlosti 10 Gbps na vzdálenost 100 metrů. V současnosti se poměrně často používá kabel typu CAT5e při instalacích.
- CAT6: Jde o vylepšení kabelu typu 5e a v nových instalacích má svoje výrazné zastoupení. CAT6 nabízí vyšší rychlost přenosu signálu a lepší ochranu před rušením. Obsahuje čtyři pevně zkroucené páry a podporuje přenos signálu o rychlosti 1 Gbps do 100 metrů a 10 Gbps do 50 metrů.
- CAT7: K dispozici je též verze s označením CAT7, která je ještě výkonnější jako výše zmíněné varianty kabelů. Podporuje frekvenci až do 600 MHz při rychlosti 10 Gbps přenosu signálu na 100 metrů. CAT7 se vyznačuje vylepšenou redukcí šumu.
Krom toho může být tenhle typ kabelu označován jako:
- UTP – bez stínění
- FTP – stínění fólií
- STP – stínění opletením
Jak fungují
Uvnitř kroucené dvojlinky se mohou nacházet až čtyři páry kroucených měděných drátů – vodičů, které jsou uzavřeny v ochranném plastovém obalu. Každý pár je složen z kladného a záporného kabelu. Dva dráty páru jsou navzájem propletené a taky páry bývají vzájemně propletené. Toto řešení uložení drátů způsobuje snížení elektromagnetického rušení. Pro snazší identifikování párů bývají jednotlivé páry barevně označeny.
Výhody
- Snadná instalace a údržba.
- Pořizovací cena je v porovnání s koaxiálním kabelem nižší.
- Kompatibilní s ostatními síťovými systémy.
- Poskytují vysoké přenosové rychlosti.
Nevýhody
- Jsou citlivé na elektromagnetické a vysokofrekvenční rušení.
- Oproti koaxiálnímu kabelu je náchylnější k ohnutí a natažení.
