1) Plotová ochrana GWALL
Technológia GWALL je základnou plotovou ochranou pre malé objekty bez možnosti rozšíreného nastavenia. Vo väčšine prípadov sa používa na vnútorné zabezpečenie obvodového plášťa budov, hál a pod.

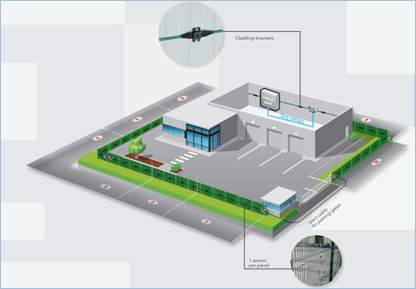

- Jedná sa o 2-zónový perimetrický plášťový systém s dvoma vstupmi pre pripojenie detekčných káblových setov (káblový set má dĺžku 100 metrov a obsahuje 20 senzorov rozmiestnených po 5 metrov).
- Maximálna dĺžka detekčných káblov je 2x 300 metrov, t.j. celkom 600 metrov.
- Udalosti na senzoroch sú vyhodnocované pomocou riadiacej jednotky GWALL, na ktorej je možné vykonať základné nastavenie, a z ktorej sú senzory napájané.
- Na preklenutie brán a pod. je možné použiť nedetekčný kábel, ale tento môže byť dlhý maximálne 200 metrov.
- Na kalibráciu jednotlivých senzorov, nastavenie citlivosti senzorov a iných parametrov je však nutný dodávaný softvér.
- Riadiaca jednotka pomocou reléových kontaktov môže reagovať na:
- alarmové výstupy zo zón (2 x NC),
- prestrihnutie kábla, odpojenie napájania (1 x NC),
- alebo na rozpojenie sabotážneho kontaktu (1 x NC).
2) Plotová ochrana G-FENCE 600/600Z
Pri plotovej ochrane Sorhea G-FENCE série 600 rozoznávame dva typy nižšie uvedených riadiacich jednotiek UG.
a. G-FENCE 600
Jedná sa o 2-zónový perimetrický plášťový systém s dvoma vstupmi pre pripojenie detekčných káblových setov (káblový set má dĺžku 100 metrov a 40 snímačov) s celkovou dĺžkou kábla až 600 metrov a so 4 alarmovými kontaktmi.
b. G-FENCE 600Z

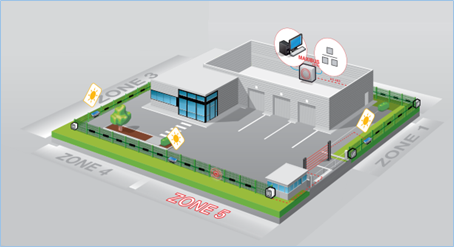

Jedná sa o 10-zónový perimetrický plášťový systém s dvoma vstupmi pre pripojenie detekčných káblových setov (káblový set má dĺžku 100 metrov a 40 snímačov) s celkovou dĺžkou kábla až 600 metrov a 12 alarmovými kontaktmi.

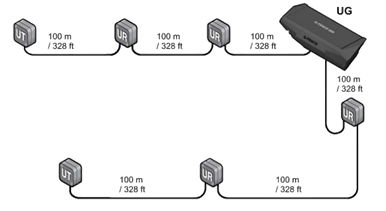

Na prepojenie a ukončenie káblových setov sa v oboch prípadoch používajú UR/UT jednotky, ako tomu bolo aj v prípade plotovej ochrany G-WALL.
Plotová ochrana G-Fence 600Z je vhodná všade tam, kde potrebujete rozdeliť perimeter do viacerých zón a kde požadujete distribuovať dáta do iných zabezpečovacích systémov, aby ste mohli presne lokalizovať miesto v perimetri, v ktorom došlo k alarmovej udalosti.
Hlavné vlastnosti systému G-FENCE 600/600Z
- Centralizované vyhodnocovanie alarmov v jednom bode.
- Embedded server.
- Podrobnejšia vzdialená konfigurácia.
- História alarmových udalostí.
- Integrácia s VMS.
- Integrácia prostredníctvom API.
- Bezpečný prenos dát – 802.1x, TLS a pod.
- Variabilná podpora alarmových protokolov – ModBus, API.
- Automatická kalibrácia – nastavenie citlivosti senzorov alebo zón.
- Podpora väčšieho počtu alarmových kontaktov.
- V prípade GFENCE 600Z podpora rozdelenia perimetra až do 10 zón.
- Možnosť konfigurácie zón s jedným alebo viacerými senzormi.
Odolnosť voči extrémnym atmosférickým vplyvom a prostrediu s vysokým elektromagnetickým poľom.
3) Plotová ochrana G-FENCE 2400

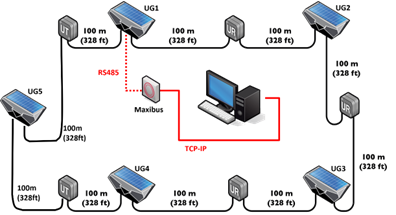

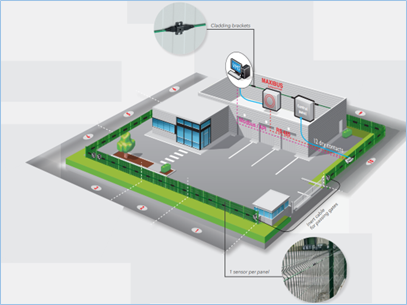

Plotová ochrana G-FENCE 2400 je vyspelejšou verziou technológie G-FENCE 600Z, ktorá umožňuje na jeden komunikačný port pripojiť až štyri riadiace jednotky, takže s touto technológiou môžete zabezpečiť až 2400 metrov perimetra.
Hlavné výhody G-FENCE 2400
- Odolnosť riadiacej jednotky voči extrémnym atmosférickým vplyvom a prostrediu s vysokým elektromagnetickým poľom.
- Kontrolné jednotky sú kompatibilné s G-FENCE 600/600Z káblami.
- Modbus TCP/IP výstup na kontrolnej jednotke – priama integrácia s VMS cez API.
- Všetky alarmové informácie môžu byť spracované v rovnakom čase zároveň.
- Vzdialená sieťová konfigurácia cez Maxibus alebo kontrolnú jednotku.
- Podpora vzdialeného protokolu udalostí s lokalizáciou snímačov a reálna vizualizácia.
- Aktualizácia kontrolnej jednotky prostredníctvom SD karty, vzdialene cez WEB server riadiacej jednotky alebo cez Maxibus.
- Podpora 12 reléových kontaktov.
- Možnosť nastavenia jednej zóny pre jeden snímač alebo až 10 zón na kontrolnú jednotku.

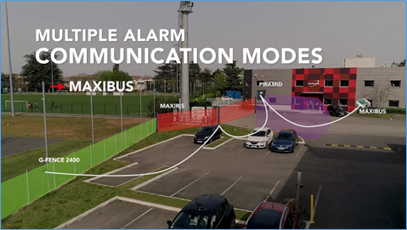

- Sieťový Maxibus výstup – kompatibilita s MAXIRIS, PIRAMID, MI8.
4) Plotová technológia G-FENCE 3000
Plotová ochrana G-FENCE 3000 stojí na samom vrchole perimetrických ochrán, ktorý spoločnosť Sorhea v súčasnej dobe vyrába. Táto technológia v sebe združuje všetky funkcionality predchádzajúcich plotových ochrán a vďaka modernej technológii povyšuje plotovú ochranu na veľmi vysokú úroveň.
Podrobnejšie informácie k tejto technológii uvádzame nižšie.

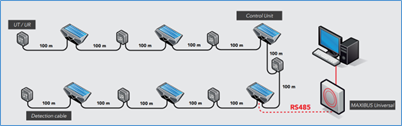

a) IP technológia Maxibus Universal 3000 G-FENCE
- Jednotka Maxibus Universal disponuje štyrmi komunikačnými portami a každý z týchto portov dokáže obslúžiť až 3200 metrov perimetra z jedného miesta.
- Plotová ochrana G-FENCE 3000 tak vďaka IP technológii Maxibus Universal dokáže ochrániť perimeter až o dĺžke 12,8 kilometrov.
- Jednotka Maxibus Universal vďaka systému LINUX je oveľa výkonnejšia, t.j. dokáže spracovať oveľa viac požiadaviek v rovnaký čas a je viac užívateľsky prívetivejšia.
- Možnosť rozšírenia jednotky až o 16 reléových kariet s 8 výstupmi, teda tento systém je schopný pracovať až s 8 + 128 reléovými výstupmi.
- Prepojiteľnosť s VMS.
- Schopnosť obslúžiť až 16 riadiacich jednotiek G-FENCE.
b) Riadiaca jednotka UG

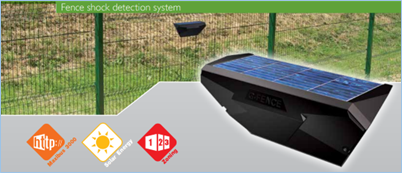

- Riadiaca jednotka obsahuje solárny panel, ktorý je schopný zaistiť napájanie jednotky v úplnej tme až po dobu 2 mesiacov.
- 2x vstup pre pripojenie detekčných káblov s dĺžkou 100 metrov so 40 senzormi.
- Podpora napojenia detekčných káblov nedetekčnými káblami do vzdialenosti až 50 metrov.
- Obsahuje 2 alarmové vstupy, pomocou ktorých je možné monitorovať ďalšie stavové informácie.
- Zbernica RS485 BUS.
- Komunikácia s riadiacou jednotkou MAXIBUS.
- Nastavenie pomocou softvéru.
- Automatická kalibrácia – nastavenie citlivosti na senzore alebo zóne.
c) Grafická nadstavba
- Jednoduché a užívateľsky prívetivé ovládanie.
- Možnosť vytvorenia až 128 zón.
- Až 1000 udalostí v histórii protokolov.
- Vizualizácia a lokalizácia neoprávnených vstupov v mapovom podklade.
- Nastavenie systému.
4. Odolnosť voči falošným poplachom
Ako už bolo spomenuté skôr, riadiace jednotky UG sú odolné voči extrémnym atmosférickým vplyvom a prostrediu s vysokým elektromagnetickým poľom.
Algoritmus riadiacej jednotky je schopný riadne vyhodnotiť nárazy vetra, alebo vibrácie spôsobené prejazdom vozidla, vlaku a pod. v blízkosti plotovej ochrany, teda nespustí falošný alarm. V tomto prípade ide o to, že sa jedná o sériu po sebe idúcich vibrácií šíriacich sa vo vlnách naprieč celou plotovou ochranou, nie o ojedinelé vibrácie, ktoré by zodpovedali narušeniu plotovej ochrany v definovanom mieste, teda riadiaca jednotka toto správanie senzorov rozpozná a eliminuje falošné poplachy.
5. Konfigurácia riadiacich jednotiek UG
Základnú konfiguráciu riadiacich jednotiek je možné vykonať mechanickými prepínačmi priamo na riadiacich jednotkách, rozšírenú konfiguráciu potom pomocou vzdialeného prístupu cez webové rozhranie alebo pomocou grafickej nadstavby.

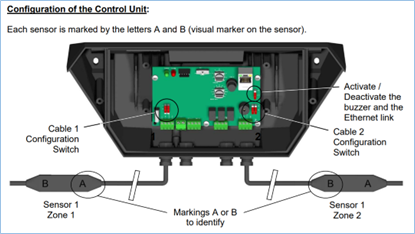

1) Mechanické nastavenie
Pomocou mechanických prepínačov na riadiacej jednotke UG je možné nastaviť napríklad:
- citlivosť detekčných káblov, senzorov,
- počet požadovaných útokov potrebných na vyvolanie poplachu,
- spôsob pripojenia senzorov,
- zapnutie / vypnutie lokálnej piezo sirény,
- zapnutie / vypnutie LAN komunikácie.

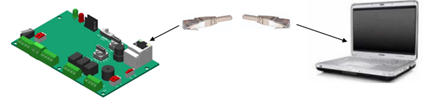

2) Vzdialené nastavenie

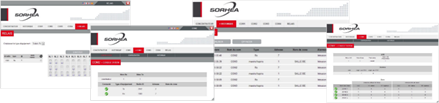

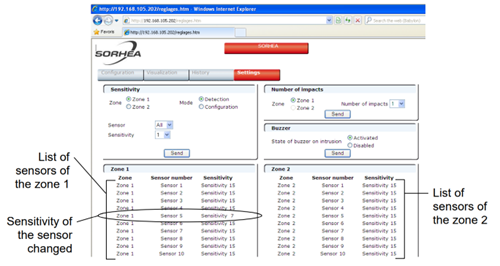

Pomocou webového rozhrania riadiacej jednotky UG alebo grafickej nadstavby je možné potom nastaviť:
- TCP/IP adresu,
- dátum a čas,
- užívateľský prístup,
- počet senzorov na zónu,
- citlivosť detekčných zón,
- citlivosť jednotlivých senzorov,
- počet požadovaných útokov potrebných na vyvolanie poplachu,
- zapnutie / vypnutie lokálnej sirény,
- a pod.
